別名：滲透劑OT、滲透劑T

化學(xué)名稱：順丁烯二酸二異辛酯磺酸鹽（磺化琥珀酸二辛酯鈉鹽）

分子式：C20H37NaO7S

分子量：444

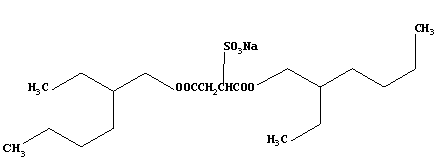

結(jié)構(gòu)式：

一、快速滲透劑T性能與用途

快速滲透劑T是一種陰離子型表面活性劑，具有滲透快速、均勻、潤(rùn)濕性、乳化性、起泡性均佳等特點(diǎn)。不耐強(qiáng)酸、強(qiáng)堿、重金屬鹽及還原劑等。

快速滲透劑T可溶于水、低級(jí)醇等親水性溶劑；亦可溶于苯、四氯化碳、煤油、石油系列溶劑等。水溶液呈乳白色，1%水溶液的pH值為5.0～7.0。

本品滲透快速均勻。溫度在40℃以下，pH值在5-10之間使用效果較好。絲織物等一經(jīng)滲透劑處理完后，可不因溫度、酸堿等變化而影響其滲透性能。主要用于織物滲透、印染、農(nóng)藥乳化、制革、選礦等。

二、快速滲透劑T技術(shù)指標(biāo)

三、快速滲透劑T使用方法

1、原棉染色：如棉紗用滲透劑T 2克／升溶液從室溫開始升溫至95℃,處理20分鐘脫水，冷后軋漂、清洗、脫氯,清洗脫水后再用快速滲透劑T以上述方法處理一次即可用還原料進(jìn)行染色。

2、原棉制品一次煉漂：煉漂時(shí)可將原棉制品在20℃先用快速滲透劑T溶液處理5分鐘， 然后加入其它用劑，在20~30分鐘內(nèi)逐步升溫至80~90℃。繼續(xù)處理45分鐘，此時(shí)棉殼如已脫除，即可進(jìn)行染色。滲透劑的用量一般為2～3克／升。

3、原棉制品一次煉、漂、染、本方法須選擇能耐氧化劑的直接或活性染料品種，染次配制只需在方法2一次煉漂次中加入染料即可，工藝操作方法相同。

4、粘膠制品煮煉：粘膠制品一般溫強(qiáng)力低，不耐強(qiáng)烈煮煉。在煮練浴中加入快速滲透劑T，可縮短2小時(shí)，從而降低纖維強(qiáng)力的損傷。

5、石棉制品使用：生產(chǎn)泡沫石棉、將水、石棉加入才打漿池內(nèi)再加入快速滲透劑T，然后充分?jǐn)嚢杌旌铣珊凉{狀，然后加入模具內(nèi)于烘房中加溫烘烤成型，滲透劑T的用量為石棉的10～15%；生產(chǎn)無(wú)塵石棉線與生產(chǎn)泡沫石棉一樣，打漿后，加入拉條模具中噴拉成條，經(jīng)固色劑Y溶液處理固化成具有一定拉力強(qiáng)度的石棉條，經(jīng)涼干水份后再加工成線和布，滲透劑的用量為石棉的15～20%。

6、皮革行業(yè)中的使用：干板皮的浸水處理。一般將滲透劑T和JFC等比例混合使用。在25～36℃條件下浸泡或加強(qiáng)一定的機(jī)械作用進(jìn)行處理，滲透劑T的用量一般為0.5～1.0%；作皮革填充添加時(shí)，滲透劑T與填充樹脂浸潤(rùn)劑等混合使用可降低樹脂乳液的表面張力，提高滲透率， 一般快速滲透劑T用量為填充樹脂的10%左右。

四、快速滲透劑T包裝與貯存

快速滲透劑T用塑料桶包裝，每桶50Kg或根據(jù)用戶要求進(jìn)行包裝；按一般化學(xué)品貯存和運(yùn)輸，貯存于干燥通風(fēng)處；保質(zhì)期十個(gè)月。

五、快速滲透劑T注意事項(xiàng)

1、快速滲透劑T在40℃以下時(shí)滲透效果較好，在高溫時(shí)遇堿較易水解，所以宜在40℃以下將織物先經(jīng)滲透劑T處理后再升溫。用于石棉制品生產(chǎn)上在40℃以下將石棉打成漿后再加溫到200~300℃左右烘烤對(duì)產(chǎn)品無(wú)影響。

2、快速滲透劑T不耐強(qiáng)堿，不可直接加入濃堿液中，應(yīng)先將堿液稀釋后再加入。

3、快速滲透劑T屬陰離子活性劑不能與陽(yáng)離子活性劑及陽(yáng)離子染料同浴使用。

4、生坯煉漂時(shí)漿料建議先退凈，以保證滲透效果。

5、快速滲透劑T在使用時(shí)如發(fā)現(xiàn)泡沫太多可加入少量的辛醇、磷酸三丁酯之類的消泡劑消泡。
